空調機房噪聲治理案例-浙江省公安廳辦公大樓

　　一、項目概況

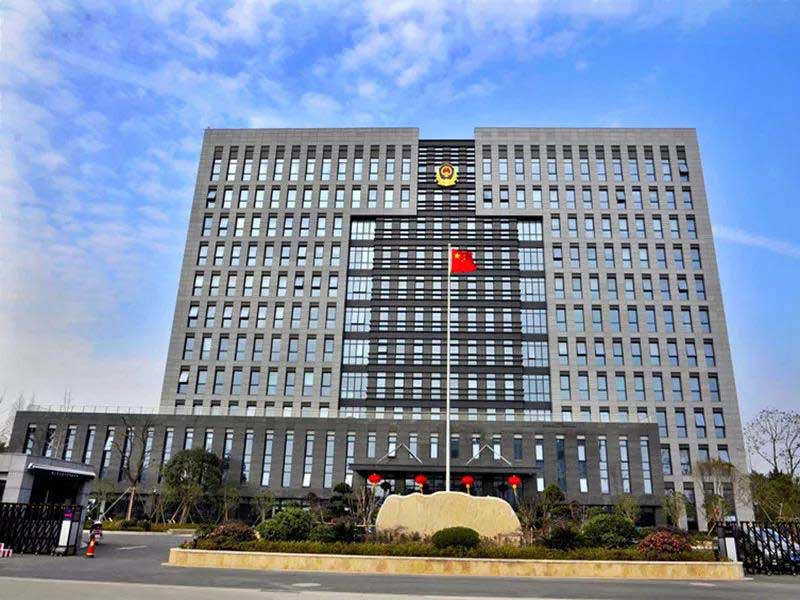

　　浙江省公安廳行政辦公大樓每層的北側以及南側區域分別設計空調機房，機房?jī)?nèi)設計安裝空調機組，其正常工作運行時伴隨著高噪聲影響大樓同層辦公區域工作人員的正常辦公及生活。鑒于上述噪聲問題，省公安廳的相關領導對此非常重視，特邀我方開展噪聲控制方案設計。經過我公司技術人員的現場踏勘，充分了解貴方需求，設備噪聲源與敏感點關系，設備運行條件需求，我們杭州漢克斯隔音針對本項目降噪需求目標，進行科學、合理、經濟的方案設計。

　　二、降噪效果

　　安裝降噪措施后，排除其他噪聲源干擾的條件下，空調機房門外 1 米處的噪聲值≤50 分貝。

　　三、本項目噪聲源分析

　　空調機組噪聲主要由兩部分組成：風機噪聲和壓縮機噪聲。

　　風機噪聲：空調工作運轉時通過空氣動力學原理來進行工作的，所以空氣動力性噪聲是主要噪聲源，其由旋轉噪聲和湍流噪聲等組成，且以中低頻為主。

　　壓縮機噪聲通常由進口輻射的空氣動力性噪聲、機械運行部件產生的機械性噪聲、驅動電機產生的電磁噪聲和排氣噪聲等組成。

　　綜上所訴，空調機組的主要噪聲源為空氣動力性噪聲。

　　四、本項目噪聲控制設計思路

　　根據現場噪聲源噪聲值的大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類項目噪聲控制經驗，為滿足 GB3096-2008《聲環境質量標準》的噪聲值，制定了采用隔聲、吸聲的綜合噪聲控制方案。我們杭州漢克斯隔音設計以下步驟實施措施：

　　1)在空調機房?jī)?nèi)側墻面設計安裝吸隔聲層;

　　2)針對空調機組出風口設計安裝排風消聲器;

　　3)針對空調機組工作時產生的振動問題，在其底部安裝減振器;

　　4)為保證空調機房?jī)?nèi)噪聲通過門向四周擴散，更換空調機房原有門為隔聲門

　　五、本項目噪聲控制具體措施

　　根據我公司技術人員現場踏勘及業主方所提供的資料，結合公司以往類似項

　　目的經驗，針對目前的噪聲情況提出噪聲控制方案。

　　本項目噪聲控制具體措施分為：

　　1、對空調機房墻面做吸隔聲處理;

　　2、對空調機組出風口設計安裝排風消聲器;

　　3、對空調機房的原有門進行更換為隔聲門;

　　4、對空調機組底部安裝減振器。

　　5.1 空調機房墻面做吸隔聲處理

　　1、經過實地踏勘發現，空調機房?jī)?nèi)設備正常工作運行時伴隨著高噪聲，其房?jī)?nèi)墻面為粉刷墻面，聲音在機房?jī)?nèi)進行反射疊加，吸隔聲效果無法滿足需求。因此，我公司針對這一現象問題，特提出設計在機房?jī)?nèi)墻安裝吸隔聲層。

　　2、吸隔聲層設計厚度 100mm，20mm 空氣腔與 U 型輕鋼龍骨，U 型龍骨通長，內填充 80mm 厚 48kg/m3玻璃棉板，內側為鍍鋅穿孔扣板飾面。

　　5.2 空調機組出風口安裝排風消聲器

　　1、經技術人員實地踏勘發現，空調機組原有排風管道壁薄，正常運行時出風口排出高速氣流脈動噪聲，即空氣動力性噪聲，氣流撞擊管壁引起管道振動產生二次噪聲。因此需在空調機組出風口安裝排風消聲器。

　　2、排風消聲器為復合吸隔聲板，吸隔聲板背板采用鍍鋅鋼板，表面噴塑，中間填充 50mm 厚超細纖維玻璃棉，超新纖維玻璃棉用高密度吸音玻璃絲布包裹，內板采用鍍鋅穿孔板，消聲插片間距為 100mm。

　　3、排風消聲器鋼構平臺采用鍍鋅方管，鋼構平臺底部與空調機組基礎固定連接。

　　5.3 空調機房的原有門進行更換為隔聲門

　　1、經技術人員實地踏勘測量，空調機房的原有門隔聲量不滿足需求，為進一步有效的控制噪聲通過門往外進行擴散，因此需對其進行更換為隔聲門。

　　5.4 空調機組底部安裝減振器

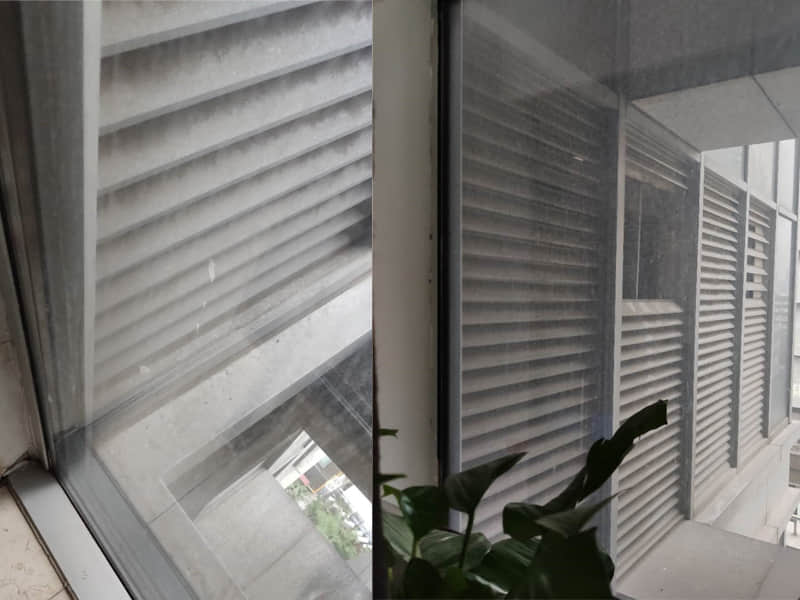

　　1、現場實際發現，空調機房?jī)?nèi)的空調機組設備與基礎之間未做減振處理，設備工作時產生的振動噪聲通過基礎等固體媒介傳播至機房外，使其走廊處玻璃幕墻振動。

　　2、針對以上問題，我公司設計在空調機組底部安裝減振器，有效的控制空調機組振動所導致的問題
