樓頂排風機降噪項目案例-廣東風華風華電子工業園

　　一、 項目概述

　　廣東風華高新科技股份有限公司，是一家成立于94年的上市公司。位于肇慶市端州區風華路18號風華電子工業園，西側毗鄰璣東路華英名都住宅區、背靠御翠軒住宅區、東側有鴻景錦園住宅區。

　　風華電子工業園內部5號樓樓頂，安裝有11臺功率、大小、風量不一的排風機，各風機通過風管連接到各功能室.

　　1/降噪消聲區域西側墻邊距離一米/75 dB(A)

　　2/降噪消聲區域南側墻邊距離一米檢修門邊/73 dB(A)

　　3/降噪消聲區域東側距離一米/94 dB(A)

　　4/降噪消聲區域東側距離約20米/84 dB(A)

　　5/5#樓東側邊緣/76 dB(A)

　　6/5#樓西側邊緣/65 dB(A)

　　7/西側住宅區馬路邊(白天)/70 dB(A)

　　8/西側住宅區馬路邊(夜晚)/60 dB(A)

　　噪聲穩態，呈中低頻特性，存在疊加，主要聲源為出風口噪聲、電機噪聲。

　　二、現場噪聲源分析

　　由現場踏勘和數據分析，現場噪聲主要有以下4點：

　　(1)排風機風口產生的空氣動力性噪聲;

　　(2)風機電動機產生的機械噪聲和電磁噪聲;

　　(3)風機機體的震動噪聲;

　　(4)風機配套的風管道內部氣流流速過大因此產生的管道噪聲。

　　以上噪聲源以風機風口產生的噪聲為主要噪聲源，針對以上噪聲重點治理。

　　三、降噪目標的確定

　　根據本項目招標要求，及風華電子工業園附近住宅小區建筑分布，可參考《城市區域環境噪聲標準》，在11臺排油煙機實施減振降噪措施后(在排除其他噪聲源的干擾條件下)，滿足風機治理區外 1 米，3 米高 測量噪聲值不高于 70 分貝且對 5 號樓周邊居民敏感點排放噪聲值的影響為：夜間≤45dB(A),晝間≤55dB(A)。

　　四、本項目降噪設計思路

　　通過我們漢克斯隔音技術人員對風華電子工業園5號樓樓頂區域，風機噪聲源特性、設備頻譜、噪聲混合區域，及限制條件對設計目標的噪聲治理效果計算，我們漢克斯隔音設計采取以下步驟實施措施：

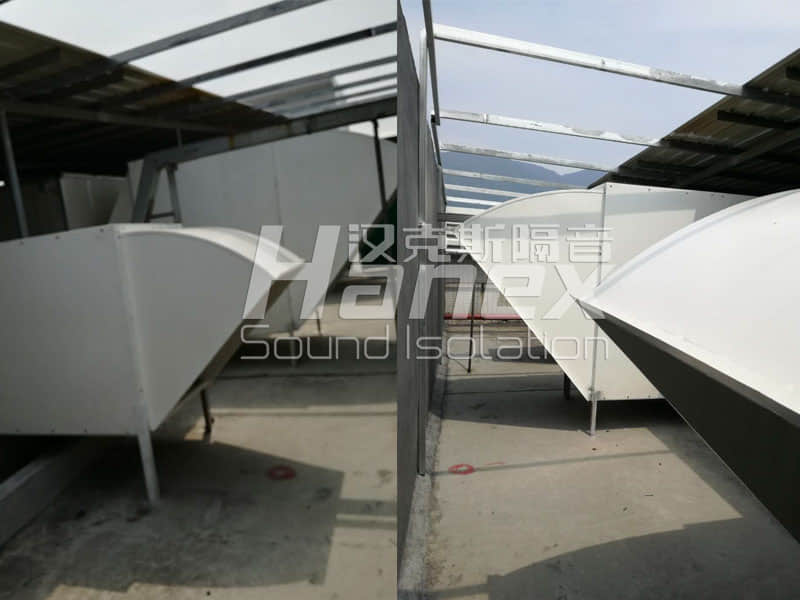

　　(1) 針對全部11臺風機風口噪聲大的問題，設計拆除原不具備消聲功能的導風口加裝針對設計的阻抗復合式消聲器，對風口進行降噪處理;

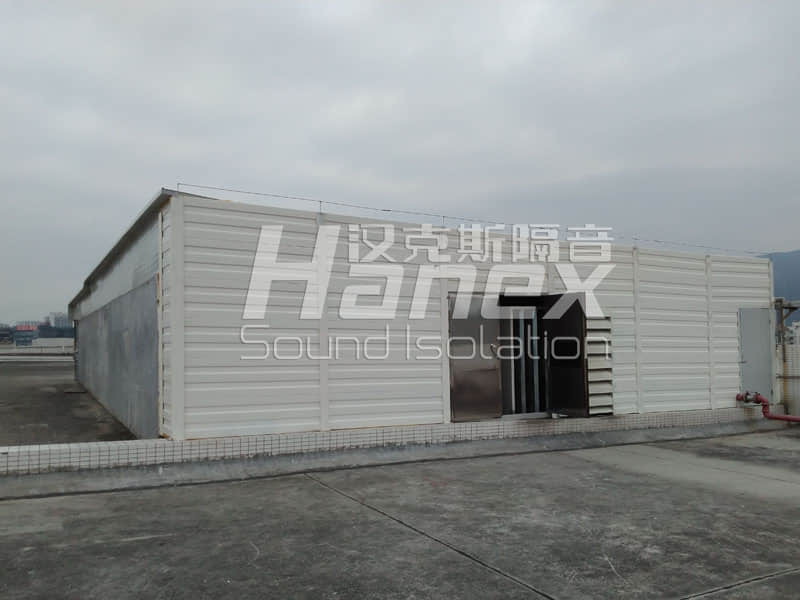

　　(2) 鑒于東區5臺風機噪聲大，且無圍擋，設計在風機房東側外圍安裝一道吸隔聲屏障，對噪聲進行圍擋。可降低風機產生的設備噪聲向遠處傳播。

　　(3) 針對北側護欄上方無防護，在護欄上方安裝消聲百葉，可保證設備的通風散熱需求同時滿足降噪需求。

　　(4) 降噪?yún)^(qū)域頂棚全部彩鋼板拆換成50mm厚穿孔巖棉板。

　　五、總 結

　　1、11臺風機風口噪聲經阻抗復合式消聲器降噪處理，噪聲減小15—20dB(A);

　　2、11臺風機電機噪聲、風口噪聲、管道震動噪聲經由磚墻、通風消聲百葉、吸隔聲屏障墻、頂棚巖棉板組成的隔聲罩，吸聲圍擋處理，噪聲減小約15-20dB(A);

　　經過以上措施的綜合降噪處理，風機的設計綜合降噪量在30dB(A)以上，考慮到現場施工環境對密封性能的影響，實際風機綜合降噪量在25dB 以上;現風機房內噪聲為94dB(A)(并未全部開啟)，在降低25dB的情況下，隔聲區域外1米離地高度3米處的噪聲值將控制在 70 dB(A)以下。

　　六、效果圖
